树脂绝缘干式变压器

产品简介

该树脂绝缘干式变压器是我公司为响应国家节能减排号召,提高产品性能和生产效率而开发的能效产品。产品性能满足国家标准GB 20052-2020的要求。产品以固体绝缘材料作为绕组的绝缘介质,主要由环氧树脂混合硅未粉或者玻璃纤维浸渍环氧树脂做为绝缘材料经真空浇注。铁心采用电工钢材料,树脂渗透性好、无气泡,局放量小。具有较强的抗短路能力和抗震动能力。该产品在正常使用条件下,使用寿命为30年,在运行寿命期内,按正常使用条件产品不会因温度变化导致线圈表面龟裂。

产品特点
  • 低噪音

    正常运行噪音低于58分贝 1)选用优质铁心材料、选择合适的磁通密度与铁心的自振频率。 2)采用高精度的具有步进剪切、自动堆垛功能的乔格线,减小硅钢片毛刺。 3)铁芯叠积采用“阶梯全斜步进搭接接缝技术”,改善接缝处磁通分布。 4)铁心表面涂树脂覆盖层,缓和铁心振动。 5)所有夹紧部位采用硅橡胶及弹性元件缓冲减少振幅。

  • 低损耗

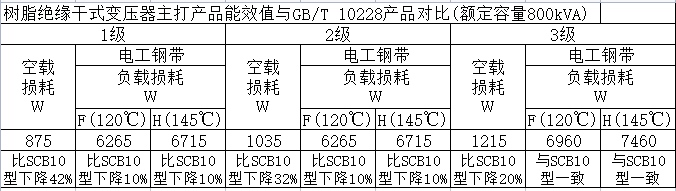

    符合能效标准 1)采用漏磁计算,采取有效措施降低杂散损耗,同时有效地防止局部过热,降低绕组热点温升。 2)合理选用线圈导线,降低绕组涡流损耗,杂散损耗等附加损耗。 3)优化导线间换位,使交链磁通均匀,降低漏磁引起的环流损耗。 4)铁心拉板上实施开槽加工,降低铁心结构件损耗,防止局部过热。

  • 低局放

    1)优质树脂和玻璃纤维所组成的固体绝缘具有很高的电气强度,局部放电很小,可控制在≤5pC范围内。 2)低局放使变压器在整个使用寿命内,无任何龟裂,无绝缘水平下降现象。

  • 阻燃

    1)铁心用绝缘漆覆盖,线圈被环氧树脂包封,可在潮湿环境下运行,抗腐蚀能力强。 2)在高温明火燃烧下,变压器几乎无任何烟雾产生 3)燃烧等级F1

  • 过载能力强

    1)由多只低噪声辐流式风机组成风冷系统,降低温度,增加过载能力。 2)可长期周期性负载或暂时急救型负载运行。

  • 抗短路能力强

    1) 高压线圈采用树脂浇注结构,机械强度好。 2) 低压线圈采用箔式结构,安匝不平,漏磁小,减小了轴向机械力。 3) 采用拉板、垫块压紧结构,使得器身整体稳定牢固。

应用场景

上海隧道

世博工程
